Принцип работы генератора сигналов «ИБИС»
Принцип действия основан на формировании на выходе в двух каналах шумового сигнала с линейной частотной модуляцией, имитирующих работу спутниковых радиолиний при обеспечении требуемого отношения сигнал/шум.

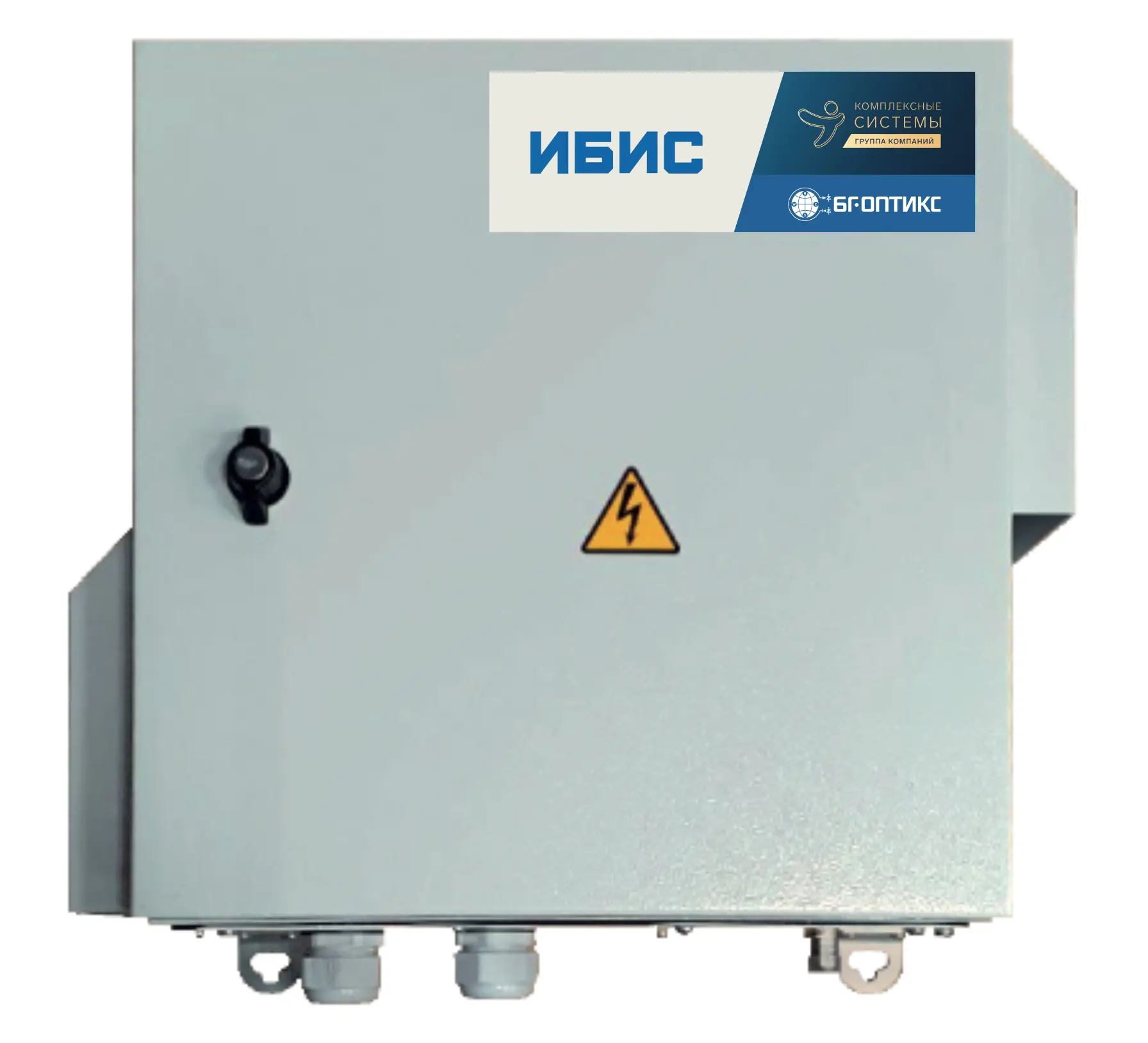

Генератор сигналов «ИБИС»
Генератор предназначен для формирования радиочастотных ЛЧМ сигналов требуемого соотношения сигнал/шум для испытаний и интеллектуального определения технических характеристик широкополостных каналов L2+L5, имитирующих радиосигналы глобальных навигационных спутниковых систем.
Вид создаваемых помех
сигнал с линейной частотной модуляцией
Количество каналов излучения
2
Диапазон рабочих частот
L2+L5
-
-
Технические характеристики генератора сигналов «ИБИС»
Наименование характеристик Стационарное исполнение Вид создаваемых помех сигнал с линейной частотной модуляцией Количество каналов излучения 2 Радиус воздействия до 20 км Масса устройства не более 15 кг Габаритные размеры (Ш×Д×В) металлический шкаф
400x400x210 ммВремя работы 24/7 Потребляемая мощность до 500 Вт Электропитание от 90 до 264 В переменного тока
(от 47 до 63 Гц)Рабочий диапазон температур oт -40° до +55° С Управляющий интерфейс Ethernet (LAN) - 10/100 Base-T.
(TCP/IP и DHCP)Операционная система Bстроенная операционная система реального времени семейства Linux Степень защиты ГОСТ 14254-96 – IP – 54
